Dando mais dignidade a um Cry Baby

E ai queridos, na paz?
Muito tempo sem passar aqui né... bom... agora deu uma folga, tentarei postar bastante enquanto posso...

Bom, dando uma pausa na construção do case, vou postar aqui a montagem de um Cry Baby que eu conluí ontem!!!

Eu tenho um GCB95 meio antigo já, creio que de 92 mais ou menos...

Acontece que ja mexi tanto nele, que a placa ja ta meio "cansada", então resolvi fazer uma placa nova..


O layout é o mesmo do Cry Baby original, quem fez foi o grande Güero do site Handmades.
Encomendei essa placa em fibra com banho de prata... que além de deixar mais bonito melhora a condutividade...

O circuito foi montado muito próximo do original, adicionei algumas modificações chaveáveis, ou seja, da pra deixar ele tanto como no original quanto modificado a gosto!!!

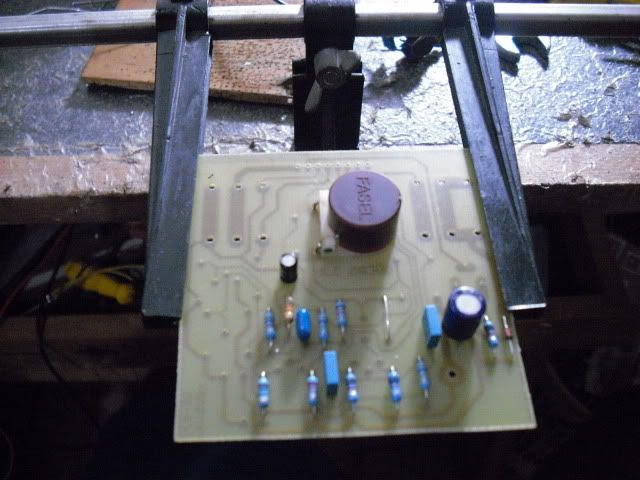

Aqui a placa durante a montagem:

Indutor Fasel Red, resistores de Metal Film...

O Cry Baby tem um circuito muito interessante que permite infinitas modificações!!!

Como no meu eu omiti o buffer original, para fazer um chaveamento True Bypass, tive que trocar o resistor de entrada, que no original é de 68k por um de 47k, do contrário o volume do efeito ficaria um pouco baixo em relação ao bypass!!!

Outra dica pra elevar o ganho do pedal é reduzir o valor do resistor de 390R, bem em baixo ali na placa... valores até uns 270R ficam bons, menos que isso pode gerar distorção no efeito!!!

No meu usei 360R.

Uma mod que influenciará na característica vocal do Wah, ou como dizem, no "Q", é trocar o resistor de 33k em paralelo com o indutor por um valor superior, nos Vox antigos era 68k, os Clyde McCoy usavam 100k...

No meu, usei uma chave rotativa de 6 posições com os seguintes valores:
33k - 47k - 56k - 68k - 82k - 100k

Ficou interessante...


Você pode usar um de 33k em série com um pot de 50k também... fica legal...

Outra modificação, e a mais legal na minha opinião, é trocar o capacitor de 10nf (C5) por um de 22nf... ou até mais... quanto maior o valor, mais grave!!!

No meu adicionei uma pequena chavinha toggle SPDT para escolher entre os dois

Os transistores que usei são os vintage BC109C... recomento essa mod também, no lugar dos tradicionais transistores de altíssimo ganho deles...

Pra finalizar, usei neste wah um pot Icar Taper de 100k... é réplica do pot usado nos McCoy também...
Não sei dizer exatamente a diferença de atuação dele para um Hot Potz, mas comprei pra experimentar, experimentei, e gostei... hehehe...

Uma foto da montagem completa, ja mostrando também a 3PDT

Uma coisa legal de fazer também, é retirar a tinta do pedal, com removedor de tintas é claro, pra não agredir a carcaça, e polir ele com massa de polir N°2... fica lindão...

No meu fiz uma pintura automotiva rosa na carcaça e poli a prancha, tipo o Rotovibe, mas rosa ao invés de vermelho!!!!

Aqui vai uma foto dele pronto, não reparem nos furos adiconais, foram de mods passadas...



Bom... é isso... fica ai a dica para quem quer modificar seu Wah...

Lembrando que, muitas das sugestões se aplicam a várias Wah do mercado, Cry Baby, Vox, o famoso e barato wah Shelter, etc...
São todos muito parecidos, então, olhando com atenção é possível identificar os vários pontos citados acima, e moldar a seu gosto!!!

Fica assim... em breve novas postagens...

Grande abraço!!!
